فیلتر دوبل استیل یا Stainless Steel Duplex Filter تجهیزی برای جداسازی ذرات جامد از سیال است که از دو محفظه فیلتراسیون تشکیل می‌شود. مزیت اصلی طراحی Duplex این است که در سیستم‌های مناسب می‌توان جریان را از یک محفظه به محفظه دیگر هدایت کرد تا امکان تمیزکردن یا سرویس بخش خارج‌شده از مدار با کاهش نیاز به توقف کامل فرایند فراهم شود.
این ویژگی باعث شده فیلترهای دوبل در خطوطی که پیوستگی جریان، نگهداری آسان و امکان سرویس فیلتر اهمیت دارد مورد استفاده قرار گیرند.
اما برای خرید فیلتر دوبل، تنها عبارت «استیل» یا «دو قلو» کافی نیست. دبی، فشار و دمای طراحی، نوع سیال، اندازه ذرات، Mesh یا Micron مورد نیاز، متریال بدنه، نوع المنت و نوع اتصال باید مشخص شوند.
برای مشاهده دیگر محصولات این خانواده می‌توانید صفحه فیلتر استیل را بررسی کنید.

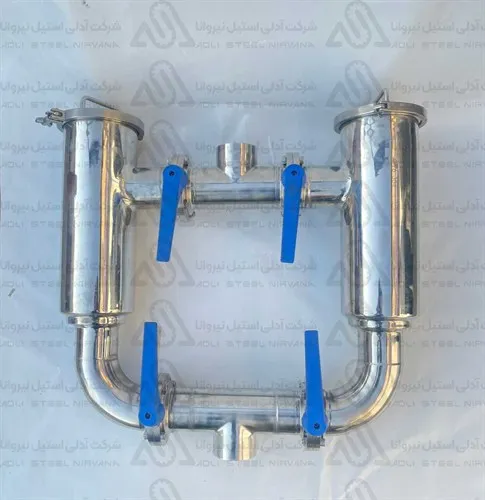

فیلتر دوبل استیل چیست؟
Duplex Filter از دو بخش فیلتراسیون تشکیل شده است که به یک سیستم ورود و خروج مشترک متصل می‌شوند.
در شرایط عادی، جریان از محفظه فعال عبور می‌کند و ذرات جامد توسط Basket، Screen یا Element داخل آن جدا می‌شوند.
زمانی که این قسمت نیاز به تمیزکاری یا سرویس داشته باشد، در طراحی مناسب می‌توان جریان را به محفظه دوم منتقل کرد.
پس از ایزوله‌کردن ایمن محفظه اول، المنت آن می‌تواند تمیز یا تعویض شود.
این ویژگی تفاوت اصلی Duplex Filter با بسیاری از فیلترهای تک‌محفظه‌ای است.
مزیت اصلی فیلتر دوبل چیست؟
مزیت اصلی، امکان سرویس یکی از دو محفظه در حالی است که محفظه دیگر در مدار قرار دارد.
در یک فیلتر Simplex، برای بازکردن محفظه و تمیزکردن Basket معمولاً لازم است آن بخش از سیستم از سرویس خارج شود.
اما طراحی Duplex می‌تواند زمان توقف ناشی از تمیزکاری را کاهش دهد.
این موضوع به‌ویژه در خطوطی اهمیت پیدا می‌کند که توقف جریان:
- روی تولید اثر می‌گذارد؛
- باعث اختلال در فرایند می‌شود؛
- یا نیازمند Shutdown برنامه‌ریزی‌شده است.
البته امکان Changeover واقعی بدون توقف باید در طراحی و Valve Arrangement خود محصول وجود داشته باشد.
اجزای اصلی فیلتر دوبل استیل
ساختار دقیق بر اساس سازنده متفاوت است، اما یک Duplex Filter معمولاً از بخش‌هایی مانند:
- دو Housing یا محفظه؛
- Basket یا Filter Element؛
- مسیر ورودی؛
- مسیر خروجی؛
- سیستم تغییر مسیر؛
- Cover؛
- Gasket یا Seal؛
- Drain و Vent در صورت وجود در طراحی
تشکیل می‌شود.
نوع هر یک از این اجزا باید با شرایط فرایند هماهنگ باشد.
Basket Filter یا Duplex Filter؟
این دو اصطلاح الزاماً متضاد نیستند.
Basket Filter نوع عنصر جداسازی را بیان می‌کند، در حالی که Duplex به آرایش دو محفظه‌ای سیستم اشاره دارد.
بنابراین یک محصول می‌تواند همزمان:
Duplex Basket Strainer
باشد.
یعنی دو محفظه داشته باشد و داخل هر محفظه از Basket یا Screen برای جداسازی ذرات استفاده شود.
هنگام استعلام باید مشخص کنید چه نوع Element داخل دستگاه مورد نیاز است.
تفاوت فیلتر دوبل و فیلتر خطی
فیلتر خطی استیل معمولاً ساختار ساده‌تری دارد و مستقیماً در مسیر خط قرار می‌گیرد.
Duplex Filter از دو محفظه استفاده می‌کند تا انعطاف بیشتری برای سرویس ایجاد شود.
بنابراین انتخاب بین این دو به عواملی مانند:
- میزان آلودگی سیال؛
- دفعات مورد نیاز برای تمیزکاری؛
- اهمیت تداوم جریان؛
- فضای نصب؛
- افت فشار مجاز؛
- بودجه پروژه
بستگی دارد.
استفاده از Duplex فقط زمانی توجیه دارد که مزیت دو محفظه‌ای آن برای فرایند ارزش داشته باشد.
تفاوت فیلتر دوبل و هوزینگ فیلتر
فیلتر و هوزینگ استیل می‌تواند برای نگهداری انواع Elementهای فیلتراسیون مانند کارتریج یا سایر مدیاها استفاده شود.
فیلتر دوبل بیشتر بر آرایش دو محفظه و امکان Changeover متمرکز است.
بنابراین ابتدا باید مشخص شود هدف پروژه چیست:
حذف ذرات درشت‌تر و حفاظت از تجهیزات؟
یا
فیلتراسیون دقیق‌تر با Cartridge/Filter Media؟
این دو کاربرد الزاماً یک محصول یکسان نیاز ندارند.
فیلتر دوبل استیل 304 یا 316؟
متریال بدنه و قطعات در تماس با سیال باید با سرویس سازگار باشند.
فیلتر دوبل استیل 304
استنلس استیل 304 در بسیاری از محیط‌های عمومی و سیالاتی با شرایط خوردگی محدود کاربرد دارد.
فیلتر دوبل استیل 316
316 به دلیل وجود مولیبدن در بسیاری از محیط‌های کلرایدی مقاومت خوردگی بهتری نسبت به 304 دارد.
اما انتخاب 316 به‌صورت خودکار به معنی مناسب‌بودن برای هر ماده شیمیایی نیست.
برای انتخاب Grade باید مواردی مانند:
- ترکیب شیمیایی سیال؛
- pH؛
- کلراید؛
- دما؛
- غلظت؛
- روش شست‌وشو
بررسی شوند.
همچنین باید مشخص شود متریال Housing، Basket و قطعات داخلی یکسان است یا متفاوت.
Mesh و Micron در فیلتر دوبل
یکی از مهم‌ترین مشخصات خرید، اندازه جداسازی مورد نیاز است.
در فیلترهای Screen/Basket ممکن است مشخصات عنصر با:
Mesh Size
یا
Micron Opening
بیان شود.
هرچه منافذ کوچک‌تر باشند، ذرات ریزتری گرفته می‌شوند؛ اما انتخاب ریزتر همیشه بهتر نیست.
کاهش اندازه منافذ می‌تواند باعث:
- افزایش افت فشار؛
- سریع‌تر مسدودشدن فیلتر؛
- افزایش دفعات تمیزکاری
شود.
بنابراین Micron Rating باید بر اساس هدف واقعی فرایند انتخاب شود.
چطور Mesh مناسب انتخاب کنیم؟
قبل از انتخاب باید بدانیم هدف فیلتر چیست.
برای مثال ممکن است فیلتر برای:
- حفاظت از پمپ؛
- حفاظت از شیرآلات؛
- جلوگیری از ورود ذرات به مبدل حرارتی؛
- حذف ذرات فرایندی؛
- پیش‌فیلتراسیون
استفاده شود.
اندازه بزرگ‌ترین ذره قابل قبول برای تجهیز پایین‌دست یکی از اطلاعات مهم در انتخاب Screen است.
انتخاب بسیار ریز بدون نیاز فنی می‌تواند افت فشار و هزینه نگهداری را افزایش دهد.
دبی فیلتر دوبل
Flow Rate یکی از اطلاعات اصلی سفارش است.
دو فیلتر با سایز Connection یکسان ممکن است ظرفیت هیدرولیکی متفاوتی داشته باشند.
دبی قابل عبور به عواملی مانند:
- قطر خط؛
- سطح Basket؛
- Mesh Size؛
- خواص سیال؛
- افت فشار مجاز؛
- طراحی داخلی
وابسته است.
بنابراین انتخاب فقط با معیار «فیلتر 2 اینچ» روش دقیقی نیست.
دبی طراحی باید در استعلام اعلام شود.
افت فشار یا Pressure Drop
عبور سیال از Screen باعث افت فشار می‌شود.
در ابتدای کار، زمانی که Element تمیز است، این افت فشار معمولاً کمتر است.
با جمع‌شدن ذرات، مقاومت مسیر افزایش یافته و اختلاف فشار دو طرف فیلتر بیشتر می‌شود.
به همین دلیل در برخی سیستم‌ها از Differential Pressure Indicator یا Gauge برای تشخیص زمان مناسب سرویس استفاده می‌شود.
وجود این تجهیز در مدل عرضه‌شده باید هنگام سفارش مشخص شود.
چه زمانی Basket باید تمیز شود؟
یک روش مهندسی رایج، پایش افزایش اختلاف فشار نسبت به شرایط تمیز است.
اما حد مجاز Differential Pressure یک عدد ثابت برای همه فیلترها نیست.
سازنده دستگاه باید محدوده مجاز Element و Housing را مشخص کند.
تمیزکاری نباید تا مرحله‌ای به تأخیر بیفتد که:
- جریان به‌شدت کاهش یابد؛
- Basket آسیب ببیند؛
- یا Differential Pressure از محدوده طراحی عبور کند.
Changeover در فیلتر دوبل چگونه انجام می‌شود؟
Duplex Filter می‌تواند با طرح‌های مختلف Valve Arrangement ساخته شود.
در بعضی تجهیزات از Valveهای جداگانه و در برخی از مکانیزم Changeover یکپارچه استفاده می‌شود.
هدف این است که جریان از محفظه در حال سرویس به محفظه آماده منتقل شود.
روش دقیق تغییر مسیر باید مطابق دستورالعمل سازنده انجام شود.
تعویض ناگهانی مسیر بدون رعایت شرایط فشار و جریان می‌تواند برای سیستم مناسب نباشد.
آیا هنگام Changeover جریان قطع نمی‌شود؟
در طراحی Duplex مناسب، هدف اصلی امکان ادامه جریان از محفظه دوم است.
اما عبارت «بدون هیچ افت یا وقفه‌ای در تمام شرایط» ادعای دقیقی نیست.
عملکرد واقعی به طراحی Valve، دبی، فشار و روش Changeover بستگی دارد.
به همین دلیل اگر Continuous Flow یک Requirement حیاتی پروژه است، باید در Datasheet خرید صریحاً درج شود.
فشار کاری فیلتر دوبل
فشار مجاز نباید از ظاهر، ضخامت یا استیل بودن دستگاه حدس زده شود.
موارد زیر باید مشخص باشند:
- Design Pressure؛
- Operating Pressure؛
- Design Temperature؛
- Material؛
- Design Code؛
- Pressure Test در صورت نیاز.
بدون Datasheet یا Nameplate نباید برای یک فیلتر مقدار فشار مجاز فرض کرد.
نوع اتصال فیلتر دوبل
اتصال ورودی و خروجی بسته به مدل ممکن است به روش‌های مختلف انجام شود.
در سیستم‌های صنعتی اتصال فلنجی رایج است و در برخی طراحی‌ها ممکن است روش‌های دیگری نیز استفاده شود.
نوع اتصال باید با خط موجود هماهنگ باشد.
برای سفارش فلنجی، اطلاعاتی مانند سایز، Rating و استاندارد Flange نیز اهمیت دارد.
انتخاب سایز فیلتر دوبل
سایز لوله تنها نقطه شروع انتخاب است.
برای Sizing مناسب باید حداقل:
- Flow Rate؛
- Fluid Type؛
- Viscosity؛
- Operating Pressure؛
- Temperature؛
- Particle Size؛
- Required Filtration؛
- Allowable Pressure Drop
مشخص شوند.
ممکن است یک فیلتر با Connection هم‌اندازه خط از نظر سطح فیلتراسیون برای دبی مورد نظر کافی نباشد.
کاربرد فیلتر دوبل استیل
این تجهیزات در سیستم‌هایی کاربرد دارند که جداسازی ذرات جامد و تداوم نسبی فرایند اهمیت دارد.
کاربرد می‌تواند شامل:
- سیستم‌های آب صنعتی؛
- خطوط فرایندی؛
- صنایع شیمیایی؛
- برخی خطوط غذایی و نوشیدنی؛
- حفاظت از پمپ‌ها؛
- حفاظت از مبدل‌های حرارتی؛
- حفاظت از Valve و تجهیزات پایین‌دست؛
- پیش‌فیلتراسیون
باشد.
اما استفاده در صنایع غذایی یا دارویی فقط با استیل‌بودن دستگاه اثبات نمی‌شود.
آیا این فیلتر برای صنایع غذایی مناسب است؟
برای کاربرد غذایی باید مشخصاتی فراتر از Grade استیل بررسی شود.
مواردی مانند:
- طراحی Hygienic؛
- Surface Finish؛
- Drainability؛
- Gasket Material؛
- Dead Leg؛
- قابلیت Cleaning؛
- مدارک متریال
میتوانند اهمیت داشته باشند.
بنابراین نباید صرفاً به دلیل SS304 یا SS316 بودن، محصول را Sanitary یا Food Grade اعلام کرد.
آیا فیلتر دوبل CIP/SIP است؟
فقط در صورتی می‌توان این ادعا را مطرح کرد که طراحی و مدارک محصول چنین قابلیتی را تأیید کنند.
CIP و SIP به عواملی مانند:
- هندسه داخلی؛
- Drainability؛
- Seal Material؛
- Temperature Rating؛
- Surface Finish؛
- Cleanability
وابسته هستند.
بنابراین در زمان خرید برای خط CIP/SIP باید این Requirement به‌طور صریح اعلام شود.
آیا استاندارد 3-A برای این محصول وجود دارد؟
صرف اشاره فروشنده به صنعت غذایی یا دارویی به معنی داشتن 3-A Certification نیست.
اگر پروژه نیاز به:
3-A، EHEDG یا استاندارد بهداشتی مشخصی
دارد، گواهی و مدل واقعی محصول باید بررسی شود.
بدون مدرک سازنده بهتر است چنین استانداردی در صفحه محصول به‌عنوان ویژگی قطعی ذکر نشود.
نحوه انتخاب Gasket
Seal یا Gasket باید با سیال و دما سازگار باشد.
بسته به طراحی ممکن است از مواد مختلفی استفاده شود.
برای انتخاب باید موارد زیر بررسی شوند:
- سیال؛
- دما؛
- مواد شوینده؛
- سیکل تمیزکاری؛
- شرایط شیمیایی.
نام‌هایی مانند EPDM، FKM یا PTFE به‌تنهایی کافی نیستند و Grade واقعی Seal باید با سرویس تطابق داشته باشد.
تفاوت Strainer و Filter
در صنعت مرز واژگانی این دو همیشه کاملاً یکسان استفاده نمی‌شود.
به‌صورت کلی، Strainer معمولاً برای جداسازی مکانیکی ذرات و حفاظت از تجهیزات پایین‌دست استفاده می‌شود، در حالی که Filter می‌تواند دامنه وسیع‌تری از دقت فیلتراسیون را پوشش دهد.
در مورد محصول دوبل، بهتر است علاوه بر نام تجاری «Duplex Filter» نوع Element و Micron Rating نیز اعلام شود تا عملکرد واقعی مشخص باشد.
سرویس و نگهداری فیلتر دوبل
برای استفاده صحیح، برنامه نگهداری باید بر اساس میزان آلودگی سیال و افت فشار تنظیم شود.
در زمان سرویس یک محفظه باید مراحل ایزولاسیون و Depressurization طبق دستورالعمل تجهیز انجام شوند.
بازکردن Cover یک محفظه تحت فشار خطرناک است.
همچنین پس از تمیزکاری باید:
- Basket از نظر آسیب بررسی شود؛
- Gasket کنترل شود؛
- محفظه درست بسته شود؛
- مسیر قبل از بازگشت به سرویس هواگیری یا آماده‌سازی شود.
قیمت فیلتر دوبل استیل
قیمت Duplex Filter به مشخصات فنی آن وابسته است.
عوامل اصلی شامل:
- سایز Connection؛
- ظرفیت و دبی؛
- Grade استیل؛
- Design Pressure؛
- نوع Basket یا Element؛
- Micron/Mesh Rating؛
- نوع Valve Arrangement؛
- اتصال فلنجی یا سایر انواع؛
- Gasket؛
- تجهیزات جانبی؛
- کیفیت ساخت؛
- مدارک و تست‌های مورد نیاز
هستند.
بنابراین دو فیلتر دوبل با سایز اسمی یکسان ممکن است اختلاف قیمت زیادی داشته باشند.
هنگام خرید فیلتر دوبل چه اطلاعاتی اعلام کنیم؟
برای دریافت پیشنهاد فنی و قیمت دقیق، بهتر است حداقل اطلاعات زیر ارائه شود:
| پارامتر | اطلاعات مورد نیاز |
|---|
| نوع تجهیز | Duplex Filter / Strainer |
| سایز خط | DN یا Inch |
| دبی | Flow Rate |
| سیال | نوع سیال |
| دما | Operating / Design Temperature |
| فشار | Operating / Design Pressure |
| فیلتراسیون | Micron یا Mesh مورد نیاز |
| متریال | Grade مورد نیاز |
| نوع اتصال | Flange یا مشخصات دیگر |
| تعداد | تعداد مورد نیاز |
| الزامات ویژه | Hygienic، CIP/SIP، مدارک و … |
اگر پروژه دارای Datasheet یا P&ID است، ارسال آن بهترین روش برای جلوگیری از خطا در انتخاب است.
اشتباهات رایج در خرید فیلتر دوبل
یکی از رایج‌ترین اشتباهات، انتخاب فیلتر فقط بر اساس قطر خط است.
خطاهای دیگر شامل انتخاب Mesh بسیار ریز بدون بررسی افت فشار، فرض یکسان بودن SS304 و SS316 برای هر سیال، اعلام نکردن دبی، بی‌توجهی به Design Pressure و تصور اینکه هر Duplex Filter استیل الزاماً Sanitary است می‌شوند.
همچنین باید مشخص شود Changeover واقعی دستگاه چگونه انجام می‌شود و آیا طراحی آن با Requirement ادامه جریان پروژه تطابق دارد.
سوالات متداول فیلتر دوبل استیل
فیلتر دوبل استیل چیست؟
تجهیزی با دو محفظه فیلتراسیون است که می‌تواند امکان انتقال جریان بین دو بخش و سرویس یکی از محفظه‌ها را فراهم کند.
مزیت Duplex Filter نسبت به فیلتر تک چیست؟
مزیت اصلی امکان سرویس یک محفظه در حالی است که محفظه دیگر در مدار قرار دارد، مشروط بر اینکه طراحی Changeover دستگاه این قابلیت را فراهم کند.
فیلتر دوبل 304 بهتر است یا 316؟
به سیال و شرایط خوردگی بستگی دارد. 316 در بسیاری از محیط‌های کلرایدی مقاومت بیشتری دارد، اما برای هر سیال الزاماً مناسب‌تر نیست.
Mesh فیلتر چگونه انتخاب می‌شود؟
بر اساس اندازه ذراتی که باید حذف شوند، حساسیت تجهیزات پایین‌دست، دبی و افت فشار مجاز.
آیا Duplex Filter باعث توقف خط نمی‌شود؟
هدف این طراحی کاهش نیاز به توقف برای سرویس است؛ اما عملکرد واقعی Changeover باید از روی طراحی دستگاه تأیید شود.
آیا این محصول برای مواد غذایی مناسب است؟
تنها در صورتی که طراحی، متریال، سطح داخلی، Seal و مدارک آن با الزامات پروژه غذایی سازگار باشند.
آیا می‌توان هنگام کار فیلتر را باز کرد؟
محفظه‌ای که قرار است باز شود باید به‌طور کامل ایزوله و Depressurized شود. بازکردن محفظه تحت فشار خطرناک است.
برای استعلام قیمت چه اطلاعاتی لازم است؟
حداقل دبی، سیال، سایز خط، فشار، دما، Micron/Mesh، متریال و نوع اتصال را اعلام کنید.
خرید و استعلام قیمت فیلتر دوبل استیل
برای خرید فیلتر دوبل استیل بهتر است به‌جای اعلام فقط سایز، اطلاعات فرایندی خط نیز ارائه شود. دبی، نوع سیال، فشار، دما و دقت فیلتراسیون نقش مستقیم در انتخاب دستگاه دارند.
آدلی استیل نیروانا می‌تواند درخواست تأمین این محصول را بر اساس مشخصات اعلام‌شده پروژه بررسی کند.
اگر پروژه شما نیازی به ساختار Duplex ندارد، فیلتر خطی استیل را نیز بررسی کنید.
برای سیستم‌هایی که تمرکز اصلی روی Housing و Elementهای کارتریجی است، صفحه فیلتر و هوزینگ استیل مرتبط‌تر است.
برای مشاهده کل خانواده نیز به صفحه فیلتر استیل مراجعه کنید.
نقد و بررسی‌ها
هنوز بررسی‌ای ثبت نشده است.
