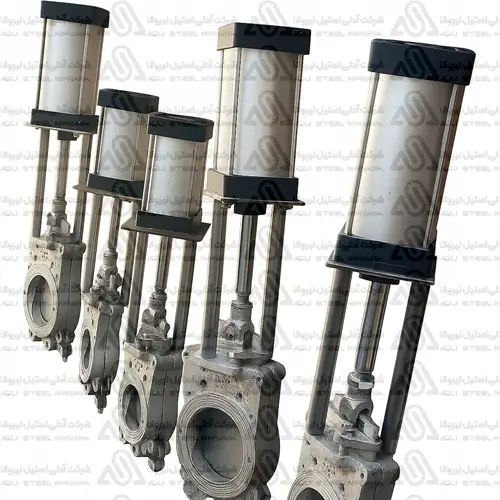

شیر چاقویی گیوتینی پنوماتیک استیل یا Pneumatic Stainless Steel Knife Gate Valve یکی از شیرآلات قطع و وصل برای خطوطی است که سیال آنها می‌تواند شامل ذرات جامد، لجن، دوغاب، خمیر یا مواد نسبتاً غلیظ باشد. در این مدل، حرکت تیغه توسط عملگر پنوماتیک انجام می‌شود و شیر می‌تواند به‌صورت خودکار در مدار کنترل فرآیند باز یا بسته شود.
ساختار گیوتینی باعث می‌شود یک تیغه به‌صورت خطی در مسیر جریان حرکت کند و با پایین آمدن، مسیر عبور سیال را مسدود کند. برای انتخاب صحیح باید سایز، متریال بدنه و تیغه، فشار و دمای کاری، نوع سیال و مشخصات Actuator مشخص شوند.
شیر چاقویی گیوتینی چگونه کار می‌کند؟
در Knife Gate Valve، یک تیغه باریک و متحرک در داخل بدنه بالا و پایین می‌رود. با پایین آمدن تیغه، مسیر جریان بسته می‌شود و با بالا رفتن آن، مسیر باز می‌شود.
این طراحی برای سیالاتی که ذرات جامد، مواد خمیری یا لجن دارند قابل بررسی است؛ زیرا مکانیزم تیغه‌ای می‌تواند نسبت به برخی شیرهای دیگر برای چنین سرویس‌هایی مناسب‌تر باشد.
در مدل حاضر حرکت تیغه توسط اکت بادی انجام می‌شود. بنابراین باز و بسته شدن شیر می‌تواند از طریق سیستم کنترل و بدون دخالت مستقیم اپراتور انجام شود.
کاربرد در لجن، دوغاب و سیالات دارای ذرات
آدلی شیر گیوتینی استیل را برای کاربردهایی مانند آب و فاضلاب، صنایع غذایی، معدنی، شیمیایی و خطوط دارای مواد معلق معرفی کرده است.
از کاربردهای قابل بررسی می‌توان به موارد زیر اشاره کرد:
- خطوط لجن و پساب
- دوغاب‌های صنعتی
- خمیر و مواد نیمه‌جامد
- صنایع غذایی
- کارخانه‌های کاغذسازی
- خطوط معدنی
- انتقال مواد دارای ذرات معلق
مناسب بودن شیر برای هر سرویس باید براساس غلظت ماده، اندازه ذرات، Pressure، Temperature و مشخصات واقعی Valve بررسی شود.
برای آشنایی بیشتر می‌توانید مقاله شیر گیوتینی استیل را مطالعه کنید.
تفاوت مدل پنوماتیک با شیر گیوتینی دستی
آدلی برای شیر گیوتینی استیل صفحه مستقلی دارد که خانواده عمومی این محصول را پوشش می‌دهد.
تفاوت اصلی مدل حاضر، عملگر پنوماتیک است. در مدل دستی، حرکت تیغه توسط Handwheel یا مکانیزم دستی انجام می‌شود، اما در مدل پنوماتیک نیروی هوای فشرده حرکت Gate را ایجاد می‌کند.
مدل پنوماتیک زمانی قابل بررسی است که:
- شیر باید از راه دور کنترل شود؛
- دفعات باز و بسته شدن زیاد باشد؛
- شیر بخشی از Sequence اتوماسیون باشد؛
- فرمان از PLC یا سیستم کنترل صادر شود؛
- کاهش عملکرد دستی اپراتور اهمیت داشته باشد.
نوع دقیق Actuator برای این SKU باید جداگانه مشخص شود.
متریال بدنه، تیغه و آب‌بندی
در محتوای آدلی برای خانواده شیرهای گیوتینی، استنلس استیل 304 و 316L مطرح شده‌اند. انتخاب Grade باید براساس نوع سیال و میزان خورندگی انجام شود.
برای همین محصول نباید بدون Datasheet فرض کرد که بدنه یا تیغه حتماً 304 یا 316L است.
علاوه بر Body، جنس Gate و Seat نیز اهمیت دارد. نوع آب‌بندی باید با سیال، دما و شرایط سایشی خط هماهنگ باشد.
در سرویس‌های حاوی ذرات جامد، سایش تیغه و Seat نیز یکی از موارد مهم در برنامه نگهداری است.
برای بررسی تفاوت متریال‌ها می‌توانید مقاله انواع استنلس استیل 304 و 316 را مشاهده کنید.
انتخاب اکت بادی و شرایط نصب
برای سفارش مدل پنوماتیک، مشخصات Actuator باید همراه با Valve بررسی شوند. موارد مهم عبارت‌اند از:
- فشار هوای موجود
- Single Acting یا Double Acting
- وضعیت مطلوب شیر در قطع هوا
- سرعت باز و بسته شدن
- نیاز به Solenoid Valve
- Limit Switch یا Position Indicator
این ویژگی‌ها برای SKU حاضر در منابع موجود مشخص نشده‌اند.
نوع اتصال شیر نیز باید هنگام سفارش تأیید شود. همچنین فضای لازم برای حرکت کامل جک پنوماتیک و Stroke تیغه باید در Layout تجهیزات در نظر گرفته شود.
قیمت و خرید شیر گیوتینی پنوماتیک استیل
قیمت شیر چاقویی گیوتینی پنوماتیک استیل به سایز، Grade، متریال Gate و Seat، نوع Connection، Pressure Rating، مشخصات Actuator، برند و تعداد سفارش بستگی دارد.
برای استعلام دقیق بهتر است مشخصات به این شکل ارسال شوند:
Size + Body/Gate Material + Connection + Pressure + Temperature + Fluid + Actuator Type + Air Pressure + Quantity
آیا این شیر برای دوغاب مناسب است؟
این خانواده برای دوغاب، لجن و سیالات دارای ذرات قابل بررسی است.
عملکرد این مدل پنوماتیک است؟
بله، عنوان محصول مشخصاً عملگر بادی را تأیید می‌کند.
بدنه 304 است یا 316L؟
هر دو Grade در خانواده شیر گیوتینی آدلی مطرح شده‌اند، اما Grade همین مدل باید تأیید شود.
Single Acting است یا Double Acting؟
این مشخصه در منابع محصول ثبت نشده و باید هنگام سفارش تعیین شود.
آیا برای تنظیم دبی مناسب است؟
کاربرد اصلی Knife Gate Valve قطع و وصل جریان است و برای کنترل دقیق و پیوسته دبی نباید بدون بررسی مهندسی انتخاب شود.
خرید از آدلی استیل نیروانا
برای خرید شیر چاقویی گیوتینی پنوماتیک استیل، سایز، نوع سیال، Grade، فشار و دمای کاری و مشخصات سیستم پنوماتیک را اعلام کنید تا مدل مناسب بررسی شود.
برای مقایسه با مدل غیرپنوماتیک نیز می‌توانید صفحه شیر گیوتینی استیل و دسته شیرآلات پنوماتیک را بررسی کنید.
