بست ویکتالیک استیل

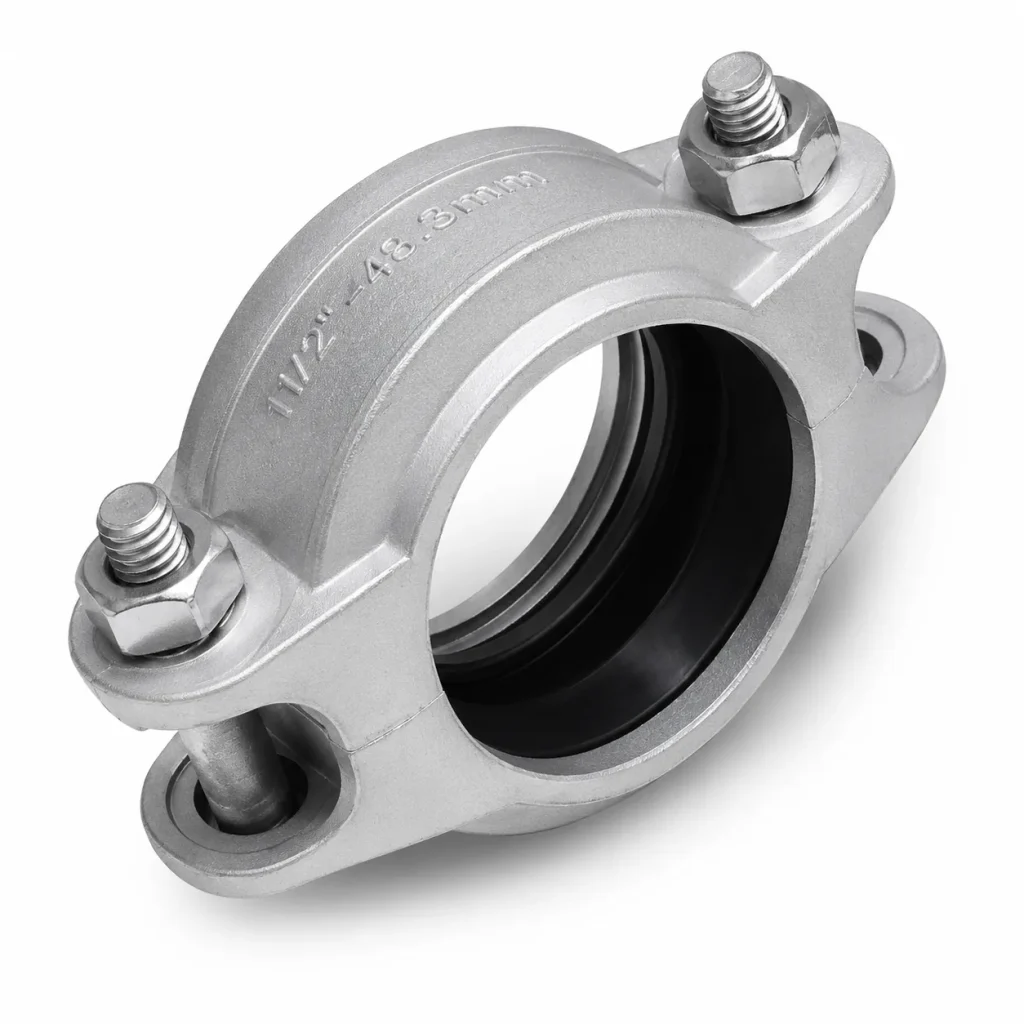

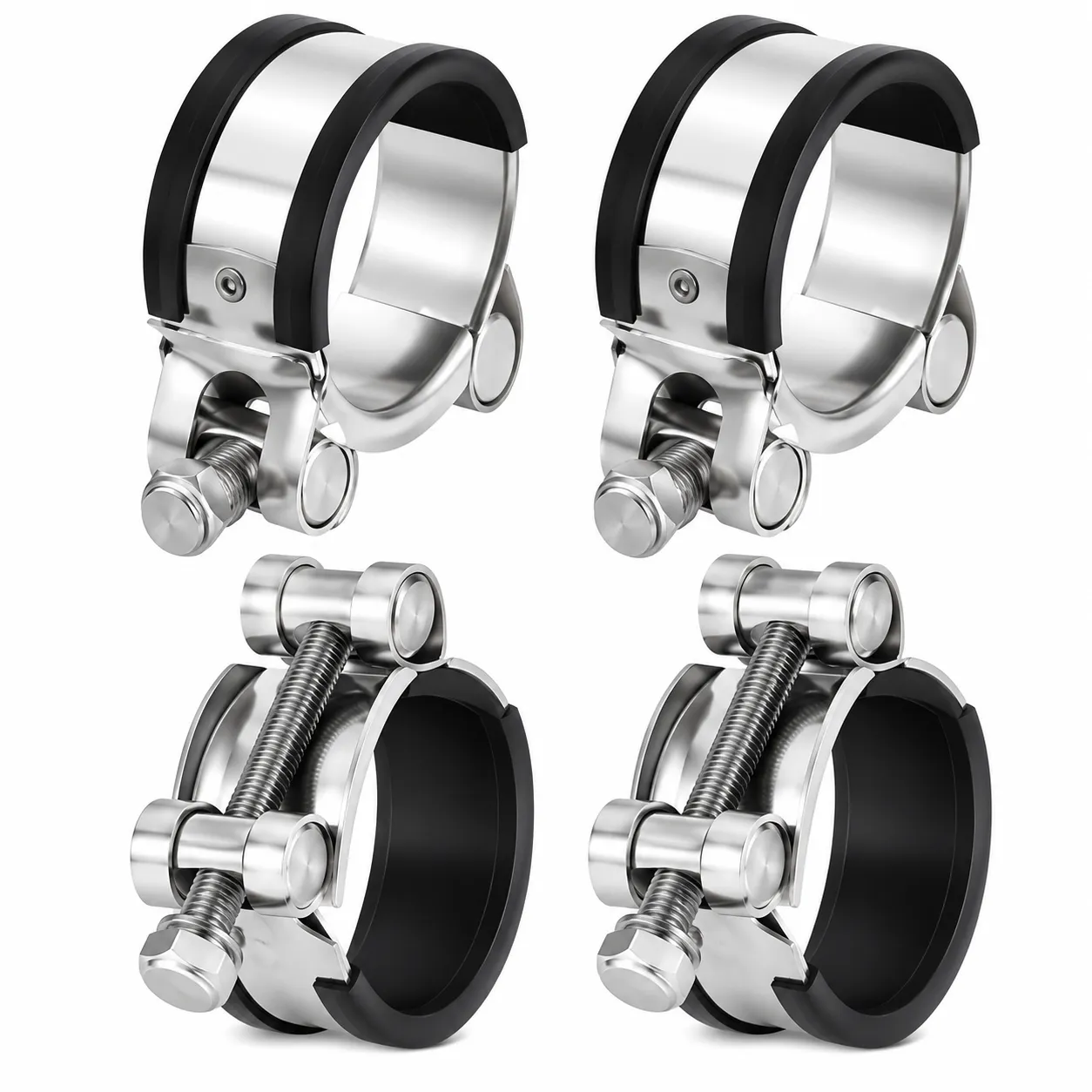

بست ویکتالیک استیل که در کاربردهای صنعتی با عنوان Grooved Coupling یا کوپلینگ اتصال شیاردار نیز شناخته می‌شود، برای اتصال مکانیکی دو بخش لوله دارای انتهای Grooved مورد استفاده قرار می‌گیرد.

در این سیستم به‌جای ایجاد اتصال جوشی یا استفاده مستقیم از فلنج، دو انتهای لوله دارای شیار مشخص هستند و مجموعه Coupling با قرار گرفتن روی این شیارها، اتصال را تشکیل می‌دهد.

این محصول با بست‌های نگهدارنده لوله، بست شیلنگ و کلمپ‌های بهداشتی متفاوت است. بنابراین پیش از خرید باید مشخص شود که پایپینگ پروژه واقعاً از Grooved Connection استفاده می‌کند.

بست ویکتالیک چیست؟

در اتصال Grooved، انتهای دو Pipe دارای Groove مشخص است. گسکت اطراف محل اتصال قرار می‌گیرد و Housing بست در شیارهای دو لوله درگیر می‌شود.

با محکم شدن پیچ‌ها و مهره‌ها، اجزای اتصال در موقعیت مناسب قرار می‌گیرند و Joint مکانیکی تشکیل می‌شود.

بنابراین بست ویکتالیک صرفاً یک بست نگهدارنده نیست؛ بخشی از سیستم اتصال لوله شیاردار است.

تفاوت بست ویکتالیک با بست لوله

این تفکیک برای انتخاب محصول اهمیت زیادی دارد.

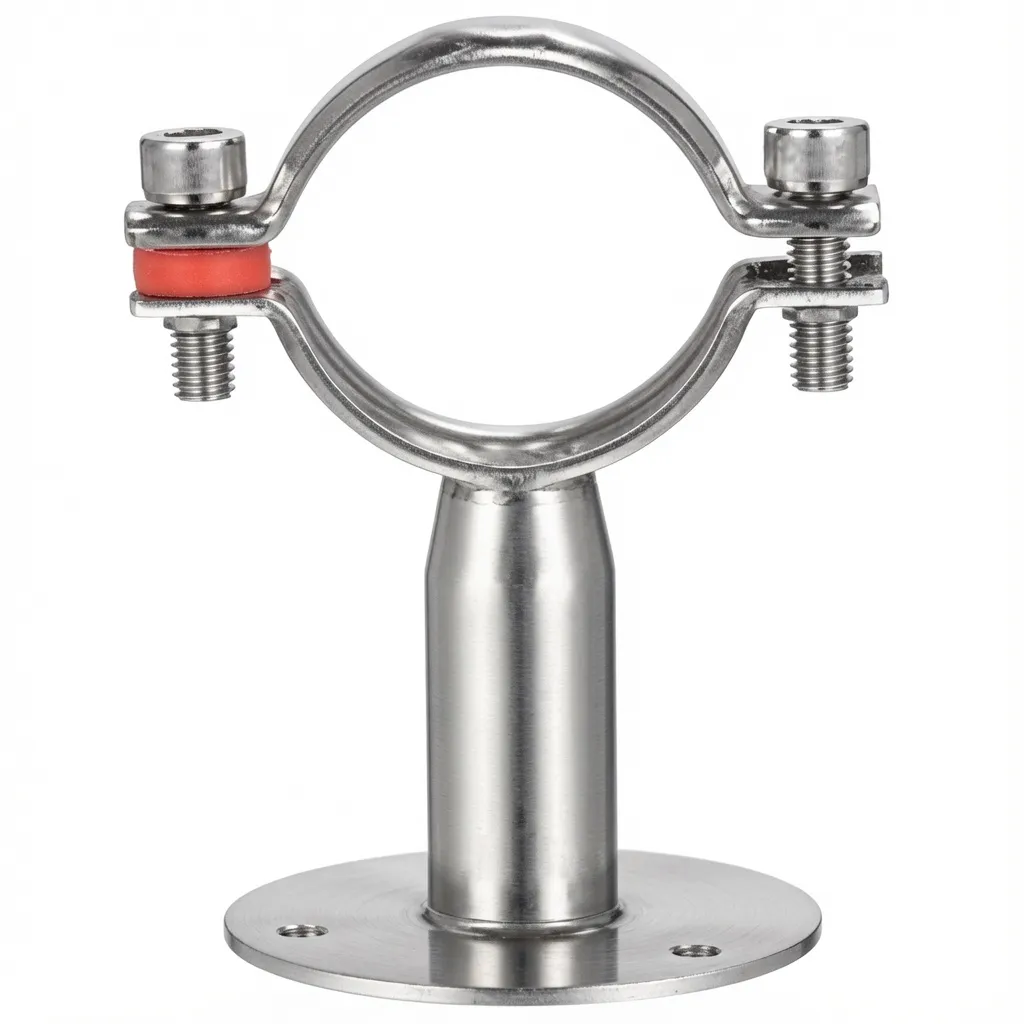

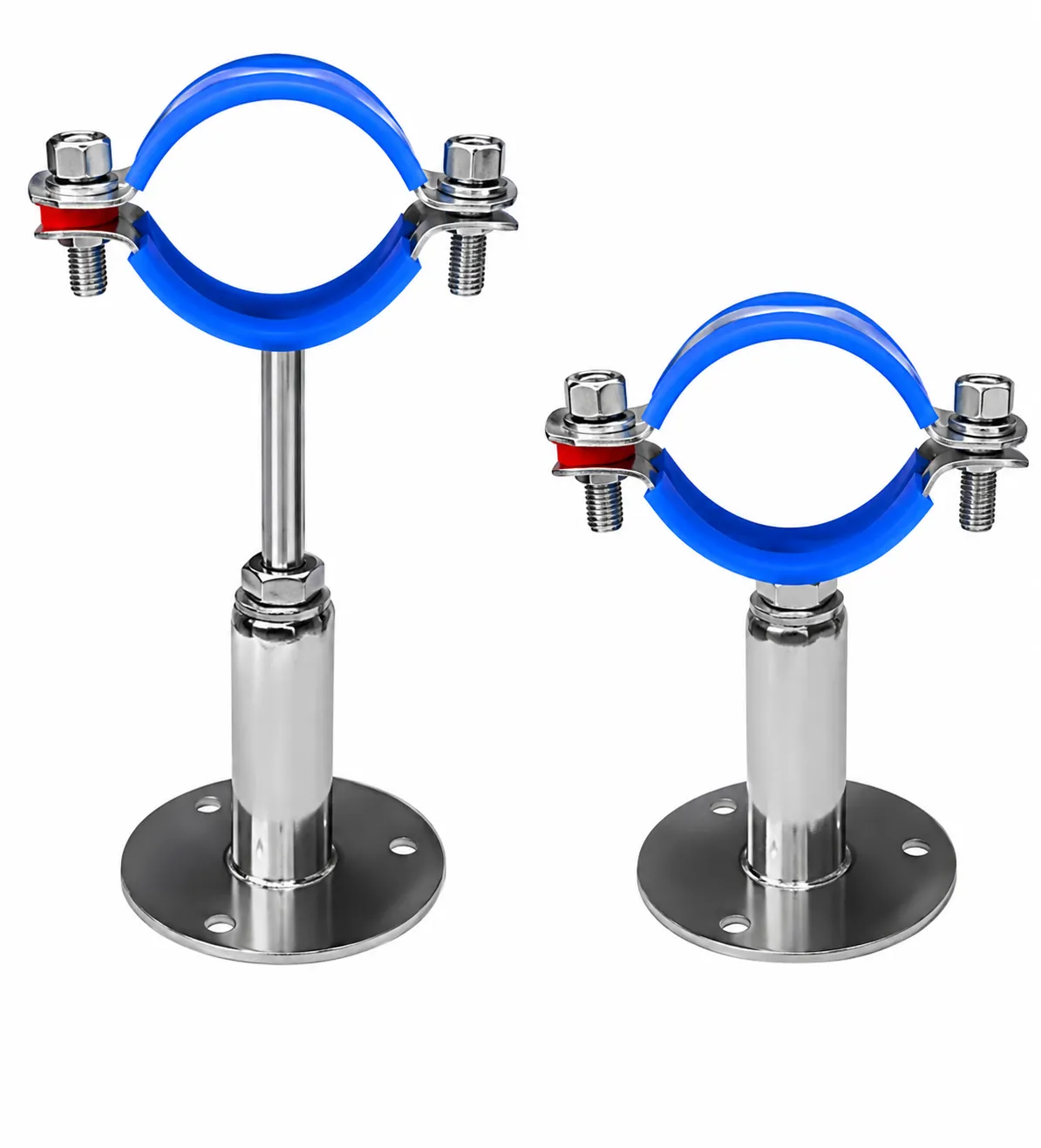

بست لوله پایه‌دار استیل برای Support و نگهداری Pipe استفاده می‌شود.

اما بست ویکتالیک برای Join کردن دو انتهای Grooved در سیستم مربوطه به کار می‌رود.

بنابراین Pipe Support و Grooved Coupling دو وظیفه کاملاً متفاوت دارند.

تفاوت بست ویکتالیک با بست آچاری

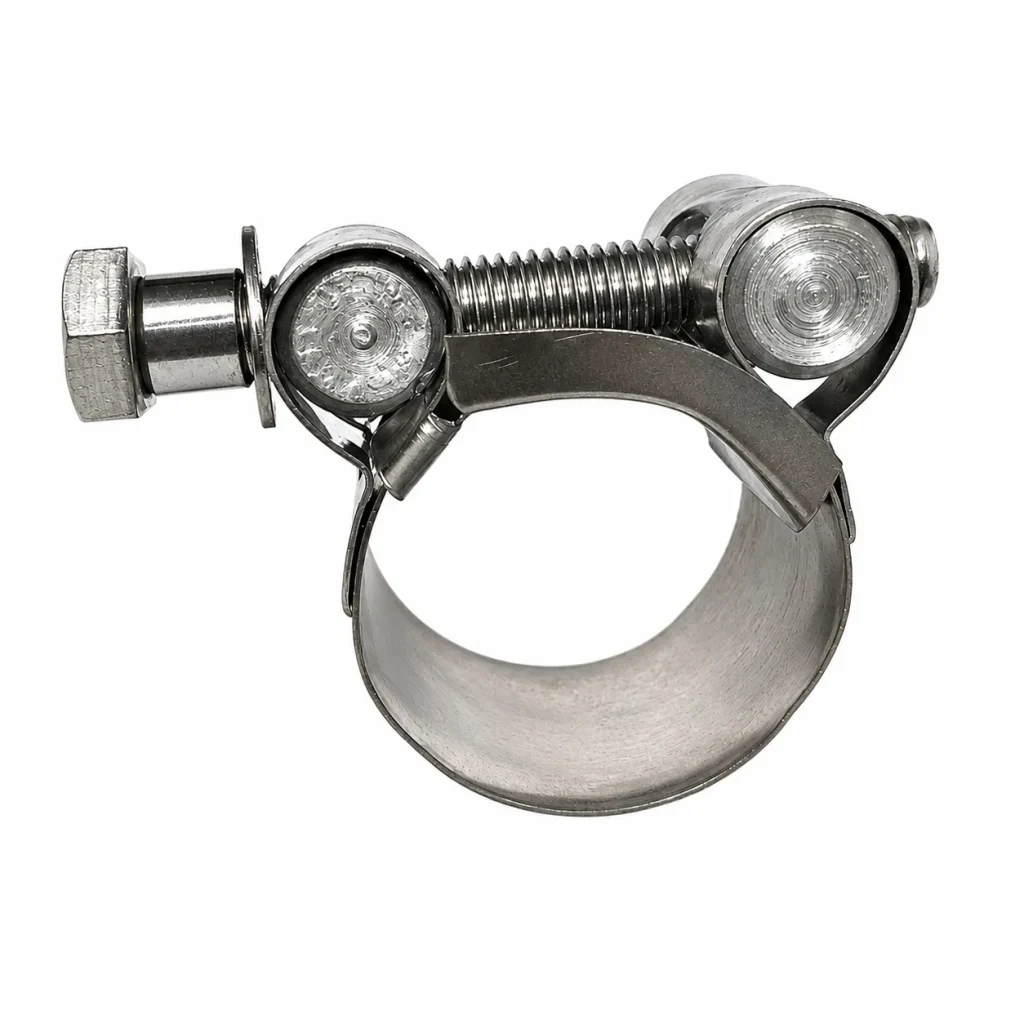

بست آچاری استیل در خانواده بست‌های مورد استفاده برای مهار شیلنگ یا Connection مربوط به آن قرار می‌گیرد.

اما بست ویکتالیک برای اتصال دو جزء دارای انتهای Grooved طراحی می‌شود.

صرف اینکه هر دو محصول با پیچ و مهره بسته می‌شوند، به معنای مشابه بودن کاربرد آنها نیست.

تفاوت بست ویکتالیک و کلمپ استیل

Tri-Clamp و بست‌های بهداشتی ساختار اتصال متفاوتی دارند.

در سیستم Tri-Clamp معمولاً دو Ferrule، یک Gasket و یک Clamp اتصال را تشکیل می‌دهند.

در سیستم Grooved، هندسه شیار لوله و Housing کوپلینگ بخش اصلی طراحی اتصال هستند.

در نتیجه بست کلمپ استیل و بست ویکتالیک نباید روی یک Search Intent هدف‌گذاری شوند.

اجزای اتصال Grooved

در یک سیستم Grooved معمولاً Pipe دارای شیار، Gasket، Housing و پیچ‌ومهره با یکدیگر Joint را تشکیل می‌دهند.

اما مشخصات هر جزء باید با مدل مورد استفاده سازگار باشد.

استفاده از قطعاتی که فقط از نظر ظاهر مشابه هستند ولی Dimension یا Groove Profile متفاوتی دارند می‌تواند باعث نصب نامناسب شود.

اهمیت Groove لوله

بست ویکتالیک زمانی عملکرد صحیح دارد که Groove انتهای Pipe با Coupling انتخابی سازگار باشد.

بنابراین فقط قطر اسمی لوله برای سفارش کافی نیست.

نوع آماده‌سازی انتهای Pipe، قطر خارجی و مشخصات Grooving باید با محصول تطبیق داده شوند.

انتخاب سایز

در زمان انتخاب بهتر است قطر واقعی لوله و سایز Nominal مشخص باشد.

برای پروژه جایگزینی نیز ارسال اطلاعات Coupling فعلی، قطر Pipe و تصاویر اتصال می‌تواند احتمال انتخاب اشتباه را کاهش دهد.

نباید صرفاً براساس قطر تقریبی Housing، سایز بست تعیین شود.

Rigid یا Flexible

Grooved Couplingها می‌توانند بسته به طراحی در مدل‌های مختلف عرضه شوند.

دو مفهوم رایج در این سیستم عبارت‌اند از Rigid Coupling و Flexible Coupling.

Rigid برای Jointهایی طراحی می‌شود که محدود کردن حرکت اهمیت دارد، در حالی که Flexible Coupling می‌تواند مطابق طراحی خود مقداری حرکت زاویه‌ای یا انعطاف در Joint ایجاد کند.

نوع دقیق محصول آدلی در منابع موجود مشخص نشده است؛ بنابراین هنگام استعلام باید این ویژگی تأیید شود.

نقش گسکت

Gasket بخش مهمی از آب‌بندی اتصال است.

انتخاب آن باید با سیال و شرایط کاری هماهنگ باشد.

جنس Gasket برای مدل‌های موجود این صفحه در منابع آدلی مشخص نشده است و نباید EPDM، NBR یا متریال دیگری را برای تمام مدل‌ها قطعی فرض کرد.

برای انتخاب باید نوع سیال، دما و الزامات پروژه اعلام شوند.

متریال بست ویکتالیک استیل

صفحه فعلی مربوط به مدل Stainless Steel است.

با این حال گرید دقیق استیل Housing، Bolt و Nut باید برای مدل واقعی مشخص شود.

عنوان «استیل» به‌تنهایی اثبات نمی‌کند که تمام اجزای Assembly از یک Grade ساخته شده‌اند.

در پروژه‌هایی با Material Specification مشخص، متریال هر جزء باید کنترل شود.

استیل 304 یا 316؟

در سیستم‌های Grooved استنلس استیل، مدل‌هایی با گریدهای مختلف در بازار وجود دارند، اما نمی‌توان بدون Datasheet فرض کرد محصول آدلی الزاماً در 304 یا 316 و در تمام سایزها موجود است.

اگر پروژه گرید مشخصی می‌خواهد، آن را در درخواست خرید اعلام کنید.

فشار کاری

Pressure Rating یکی از مشخصات مهم Grooved Coupling است.

اما فشار مجاز به عوامل مختلفی مانند سایز، طراحی Coupling، نوع Groove، Gasket و Pipe وابسته است.

به همین دلیل برای این صفحه فشار عمومی اعلام نمی‌کنیم.

فشار مدل انتخاب‌شده باید با Design Pressure سیستم مقایسه شود.

دمای کاری

دمای سرویس نیز فقط به Housing وابسته نیست.

محدودیت Gasket، سیال و سایر اجزای Connection باید بررسی شوند.

در پروژه‌های دارای دمای بالا یا پایین، Compatibility گسکت اهمیت ویژه‌ای دارد.

آیا برای تمام لوله‌های استیل مناسب است؟

خیر.

استنلس استیل بودن Pipe به‌تنهایی برای استفاده از Grooved Coupling کافی نیست.

Pipe باید از نظر قطر، Wall Thickness، Groove و شرایط طراحی با سیستم اتصال مربوطه سازگار باشد.

قبل از Grooving نیز قابلیت لوله برای روش آماده‌سازی موردنظر باید بررسی شود.

مزیت اتصال مکانیکی

یکی از مزیت‌های اصلی Grooved Connection این است که Joint بدون ایجاد اتصال جوشی مستقیم میان دو لوله تشکیل می‌شود.

این موضوع می‌تواند در پروژه‌های مناسب، فرآیند مونتاژ و دسترسی به Joint را متفاوت از سیستم جوشی کند.

با این حال انتخاب بین Grooved، Welded و Flanged باید توسط طراح پایپینگ و براساس شرایط پروژه انجام شود.

تفاوت با اتصال جوشی

در اتصال جوشی، Pipe و Fitting با Welding به یکدیگر متصل می‌شوند.

در Grooved System اتصال توسط Coupling مکانیکی ایجاد می‌شود.

هرکدام الزامات نصب، بازرسی و کاربرد مخصوص خود را دارند و نباید صرفاً براساس سرعت نصب انتخاب شوند.

تفاوت با اتصال فلنجی

Flanged Connection از دو فلنج، Gasket و Fastener استفاده می‌کند.

Grooved Coupling ساختار متفاوتی دارد و مستقیماً روی Groove انتهای Pipe درگیر می‌شود.

نوع اتصال کل سیستم باید قبل از خرید مشخص باشد.

نصب بست ویکتالیک

روش دقیق نصب باید مطابق دستورالعمل مدل انتخابی انجام شود.

به‌طور کلی Pipe Ends، Groove و Gasket باید سالم و سازگار باشند و Housing به شکل صحیح روی محل اتصال قرار گیرد.

پیچ‌ها و مهره‌ها نیز باید مطابق روش تعریف‌شده برای همان Coupling بسته شوند.

اعمال Torque یا روش نصب حدسی برای یک Joint تحت فشار مناسب نیست.

اهمیت هم‌راستایی لوله

قبل از مونتاژ، دو Pipe باید مطابق الزامات سیستم در وضعیت مناسب قرار داشته باشند.

استفاده از Coupling برای جبران Misalignment خارج از محدوده طراحی می‌تواند عملکرد اتصال را تحت تأثیر قرار دهد.

در مدل Flexible نیز انعطاف مجاز باید از مشخصات فنی همان محصول استخراج شود.

بازرسی پس از نصب

پس از مونتاژ باید وضعیت Housing، Bolt، Nut، Gasket و موقعیت اتصال بررسی شود.

قبل از بهره‌برداری نیز تست سیستم باید مطابق Procedure پروژه انجام شود.

وجود نشتی می‌تواند ناشی از مواردی مانند نصب نادرست Gasket، Groove نامناسب یا عدم تطابق قطعات باشد.

نگهداری و سرویس

در بازرسی دوره‌ای بهتر است وضعیت خوردگی، نشتی، Fastenerها و هرگونه جابه‌جایی غیرعادی Joint کنترل شود.

اگر Coupling برای سرویس باز شود، وضعیت Gasket و سایر اجزا باید قبل از مونتاژ مجدد بررسی شود.

قابلیت استفاده مجدد هر جزء باید براساس دستورالعمل مدل واقعی تعیین شود.

آیا ویکتالیک نام برند است؟

Victaulic نام یک شرکت و سیستم شناخته‌شده در حوزه Grooved Pipe Joining است.

در بازار، اصطلاح «بست ویکتالیک» گاهی به‌صورت عمومی برای Couplingهای شیاردار نیز استفاده می‌شود.

بنابراین در خرید باید برند واقعی محصول جداگانه مشخص شود و نباید صرف نام رایج محصول نتیجه گرفت که قطعه حتماً ساخت شرکت Victaulic است.

قیمت بست ویکتالیک استیل

قیمت این محصول به مشخصات فنی آن وابسته است؛ مهم‌ترین عوامل شامل سایز، متریال، نوع Coupling، Gasket، برند، Pressure Rating و تعداد سفارش هستند.

برای دریافت قیمت واقعی بهتر است اطلاعات Pipe و شرایط کاری همراه RFQ ارسال شوند.

اطلاعات موردنیاز برای استعلام

برای استعلام بست ویکتالیک استیل بهتر است سایز و قطر خارجی Pipe، نوع Groove، گرید لوله، نوع سیال، فشار و دمای کاری، Rigid یا Flexible بودن موردنیاز، نوع Gasket در صورت مشخص بودن و تعداد سفارش اعلام شوند.

اگر قرار است Coupling موجود تعویض شود، عکس محصول، نوشته‌های روی Housing و ابعاد Pipe را نیز ارسال کنید.

سوالات متداول بست ویکتالیک استیل

بست ویکتالیک چه کاربردی دارد؟

برای ایجاد اتصال مکانیکی بین Pipeهای دارای انتهای Grooved استفاده می‌شود.

آیا همان بست نگهدارنده لوله است؟

خیر. بست نگهدارنده Pipe نقش Support دارد، ولی Grooved Coupling بخشی از Joint پایپینگ است.

آیا همان Tri-Clamp است؟

خیر. Tri-Clamp و Grooved Coupling دو سیستم اتصال متفاوت هستند.

آیا تمام مدل‌ها Flexible هستند؟

خیر. Couplingهای Grooved می‌توانند Rigid یا Flexible باشند. نوع مدل موجود باید هنگام سفارش مشخص شود.

چه گسکتی دارد؟

جنس Gasket محصول این صفحه از منابع فعلی مشخص نیست و باید براساس مدل و سیال تأیید شود.

فشار کاری آن چقدر است؟

Pressure Rating عمومی برای تمام مدل‌ها قابل اعلام نیست و باید Datasheet مدل واقعی بررسی شود.

آیا محصول آدلی حتماً برند Victaulic است؟

از اطلاعات فعلی چنین چیزی قابل اثبات نیست. «ویکتالیک» در نام محصول استفاده شده، اما برند سازنده باید هنگام استعلام تأیید شود.
