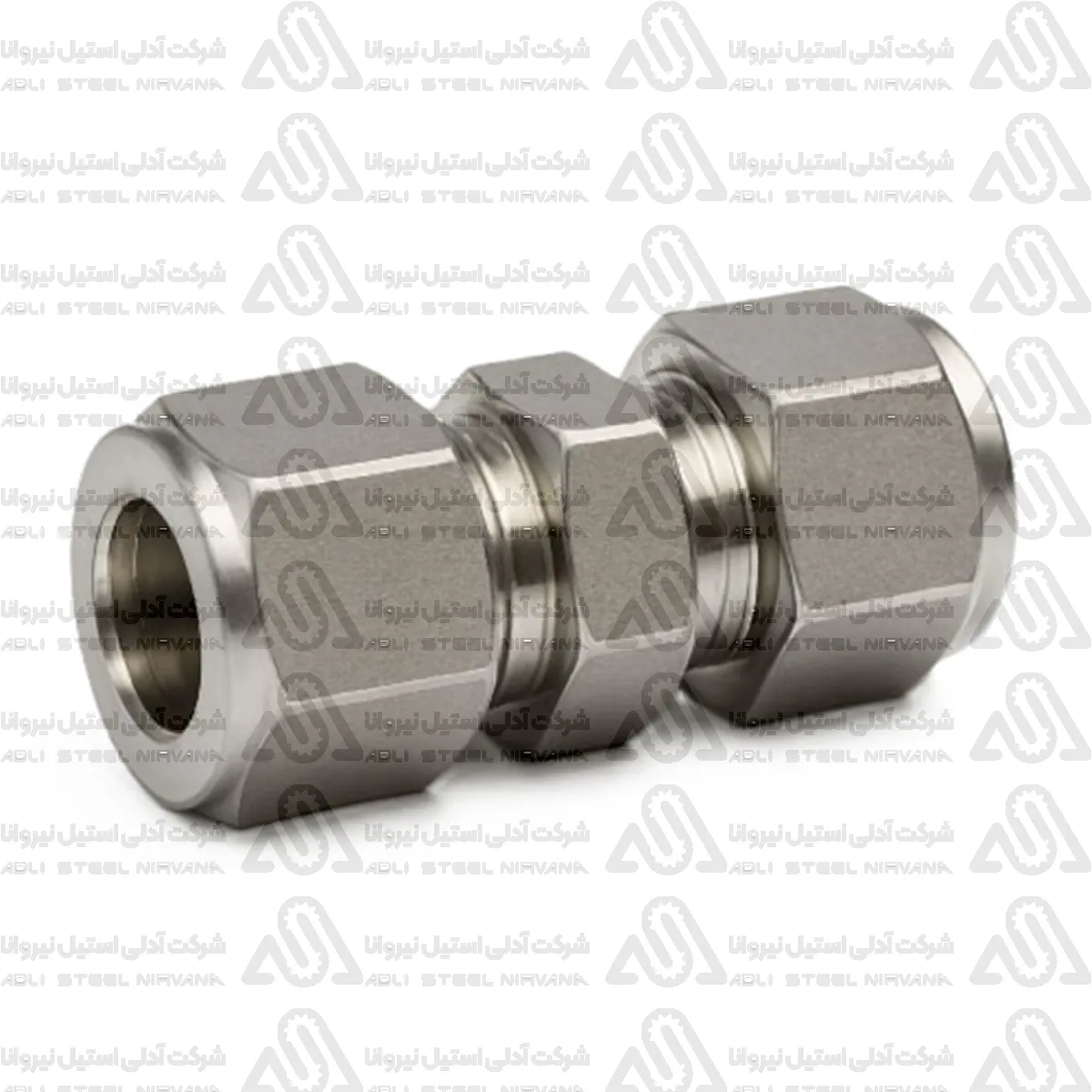

اتصال دو سر مهره استیل

اتصال دو سر مهره استیل یکی از اتصالات مورد استفاده در سیستم‌های ابزار دقیق و خطوط تیوبینگ است که در دو سمت خود دارای مجموعه اتصال مهره‌ای است.

این نوع اتصال برای برقرار کردن ارتباط میان دو بخش از خط و ایجاد یک Connection قابل مونتاژ مورد استفاده قرار می‌گیرد و انتخاب صحیح آن به سایز تیوب، نوع اتصال دو سمت، گرید استنلس استیل، فشار و دمای کاری بستگی دارد.

اتصال دو سر مهره استیل چیست؟

این قطعه یک اتصال مستقیم از خانواده Instrumentation Fittings است که دو سمت آن برای اتصال مکانیکی به تیوب یا بخش‌های سیستم طراحی شده‌اند.

وجود مهره در دو سمت امکان مونتاژ Connection در هر دو طرف قطعه را فراهم می‌کند.

این محصول با مهره ماسوره‌های عمومی لوله‌کشی متفاوت است و در سایت آدلی نیز در گروه اختصاصی اتصالات ابزار دقیق قرار گرفته است.

کاربرد اتصال دو سر مهره

این اتصال در سیستم‌هایی استفاده می‌شود که لازم است دو بخش از تیوبینگ یا تجهیزات ابزار دقیق به یکدیگر متصل شوند.

کاربردهای آن می‌تواند شامل:

• خطوط ابزار دقیق
• تیوبینگ صنعتی
• خطوط نمونه‌گیری
• خطوط انتقال سیالات کم‌حجم
• تجهیزات اندازه‌گیری
• اتصالات مرتبط با گیج و ترانسمیتر
• سیستم‌های کنترل فرآیند

باشد.

مناسب بودن مدل برای هر کاربرد باید بر اساس مشخصات واقعی پروژه تأیید شود.

اتصال در دو سمت

ویژگی اصلی این محصول وجود Connection مهره‌ای در هر دو سمت است.

بنابراین هنگام خرید باید مشخص شود:

• سایز سمت اول
• سایز سمت دوم
• نوع تیوب
• قطر خارجی تیوب
• نوع اتصال موردنیاز

چیست.

نباید فقط بر اساس ظاهر اتصال، سایز آن انتخاب شود.

تفاوت اتصال یک سر مهره و دو سر مهره

آدلی دو محصول جداگانه برای این خانواده دارد:

• اتصال یک سر مهره استیل
• اتصال دو سر مهره استیل

در مدل دو سر مهره، هر دو سمت برای اتصال مهره‌ای طراحی شده‌اند.

در مدل یک سر مهره، ساختار سمت دیگر متفاوت است و باید بر اساس Connection مقابل انتخاب شود.

تفاوت با مغزی ابزار دقیق

مغزی ابزار دقیق استیل محصول دیگری از همین خانواده است.

مغزی و اتصال دو سر مهره از نظر شکل Connection و روش اتصال الزاماً یکسان نیستند.

پیش از خرید باید Connection دو تجهیز یا تیوبی که قرار است به یکدیگر متصل شوند بررسی شود.

سایز اتصال

در اتصالات ابزار دقیق، سایز تیوب یکی از مشخصات اصلی است.

بهتر است هنگام استعلام موارد زیر مشخص شوند:

OD تیوب + ضخامت دیواره + نوع Connection

برای SKU حاضر محدوده سایزبندی قطعی در منابع آدلی ثبت نشده است.

قطر خارجی تیوب

در بسیاری از سیستم‌های Tube Fitting، قطر خارجی تیوب اهمیت اصلی دارد.

اندازه‌گیری اشتباه قطر می‌تواند باعث انتخاب اتصال نامناسب شود.

اگر سایز دقیق مشخص نیست، بهتر است تیوب موجود با ابزار اندازه‌گیری دقیق بررسی شود.

متریک یا اینچی

تیوبینگ صنعتی ممکن است بر اساس سیستم متریک یا اینچی انتخاب شود.

این دو سیستم نباید بدون بررسی جایگزین یکدیگر شوند.

هنگام سفارش باید واحد و سایز به‌صورت واضح درج شوند.

ساختار مهره

مهره بخشی از مکانیزم مونتاژ Connection است.

نوع دقیق اجزای داخلی این SKU در اطلاعات موجود مشخص نشده است.

بنابراین نمی‌توان بدون مشاهده مدل واقعی تعداد Ferruleها یا طراحی داخلی آن را قطعی اعلام کرد.

Ferrule

در بسیاری از Instrumentation Fittingها از Ferrule برای ایجاد اتصال مکانیکی استفاده می‌شود.

اما نوع، تعداد و طراحی Ferrule برای محصول حاضر باید از مشخصات مدل واقعی بررسی شود.

در هنگام سرویس یا تعویض نیز بهتر است قطعات متعلق به همان سیستم اتصال استفاده شوند.

گرید استنلس استیل

این محصول در خانواده اتصالات Stainless Steel قرار دارد.

Grade موردنیاز باید بر اساس:

• نوع سیال
• خورندگی
• محیط نصب
• دمای کاری
• Specification پروژه

انتخاب شود.

برای SKU حاضر Grade ثابتی در منابع موجود تأیید نشده است.

استیل 304 یا 316

اگر پروژه نیاز به 304، 316 یا 316L دارد، Grade باید هنگام سفارش به‌صورت دقیق مشخص شود.

برای آشنایی بیشتر با تفاوت این متریال‌ها می‌توانید مقاله انواع استنلس استیل 304 و 316 را بررسی کنید.

فشار کاری

در اتصالات ابزار دقیق، Pressure Rating اهمیت زیادی دارد.

فشار مجاز می‌تواند به مواردی مانند:

• سایز
• متریال
• ضخامت تیوب
• طراحی Connection
• دمای کار

وابسته باشد.

برای محصول حاضر عدد ثابتی به‌عنوان فشار کاری اعلام نمی‌شود.

دمای کاری

Temperature نیز باید همراه با فشار بررسی شود.

در دماهای بالا یا پایین، مشخصات Material و سیستم اتصال اهمیت بیشتری پیدا می‌کنند.

دمای طراحی باید هنگام سفارش اعلام شود.

نوع سیال

اتصال باید با سیالی که از سیستم عبور می‌کند سازگار باشد.

این موضوع به‌خصوص در خطوط:

• شیمیایی
• گاز
• بخار
• نمونه‌گیری
• فرآیندی

اهمیت بیشتری دارد.

کاربرد در خطوط ابزار دقیق

در سیستم‌های Instrumentation، تیوب‌های کوچک برای انتقال فشار، نمونه یا سیگنال فرآیندی استفاده می‌شوند.

اتصالات مناسب باید Connection قابل اطمینانی میان بخش‌های مختلف خط ایجاد کنند.

انتخاب قطعه باید با Instrument Hook-Up یا Drawing پروژه هماهنگ باشد.

استفاده کنار گیج فشار

در برخی آرایش‌های ابزار دقیق ممکن است اتصال دو سر مهره در مسیر تیوبینگ منتهی به Pressure Gauge یا سایر ابزارها قرار گیرد.

با این حال نوع Connection تجهیز مقابل باید پیش از انتخاب بررسی شود.

استفاده کنار ترانسمیتر

در سیستم‌های اندازه‌گیری فشار و سایر متغیرهای فرآیندی، تیوبینگ بین Process و Instrument ممکن است به چند اتصال مختلف نیاز داشته باشد.

اتصال دو سر مهره می‌تواند یکی از این اجزا باشد، مشروط به اینکه سایز و Connection با طراحی Hook-Up مطابقت داشته باشند.

خطوط نمونه‌گیری

در Sampling Lineها نیز استفاده از اتصالات دقیق اهمیت دارد.

در این خطوط باید Material Compatibility، نشتی و شرایط Cleaning در نظر گرفته شوند.

نصب اتصال دو سر مهره

برای نصب صحیح باید:

1. تیوب با سایز مناسب انتخاب شود.
2. انتهای تیوب سالم باشد.
3. تیوب به‌درستی داخل Connection قرار گیرد.
4. مهره مطابق دستورالعمل محصول بسته شود.
5. از اعمال تنش جانبی جلوگیری شود.
6. اتصال پس از نصب بررسی شود.

روش Tightening دقیق باید مطابق دستورالعمل سازنده همان محصول انجام شود.

آماده‌سازی تیوب

کیفیت انتهای تیوب می‌تواند روی Connection اثر بگذارد.

انتهای تیوب بهتر است:

• صاف باشد
• آسیب‌دیده نباشد
• تغییر شکل نداشته باشد
• پلیسه نامناسب نداشته باشد
• آلوده نباشد

آماده‌سازی صحیح به ایجاد اتصال مناسب کمک می‌کند.

هم‌راستایی

تیوب نباید با فشار جانبی وارد اتصال شود.

اگر دو سمت سیستم هم‌راستا نیستند، ابتدا Layout یا Support باید اصلاح شود.

استفاده از Fitting برای کشیدن تیوب‌ها به سمت یکدیگر روش مناسبی نیست.

جلوگیری از بیش‌ازحد سفت کردن

Over-Tightening می‌تواند به اجزای Connection آسیب وارد کند.

میزان بستن مهره باید بر اساس دستورالعمل همان مدل انجام شود.

بدون اطلاعات سازنده نمی‌توان تعداد دور یا Torque عمومی برای تمام این اتصالات اعلام کرد.

باز و بسته کردن اتصال

در صورت نیاز به باز کردن Connection، وضعیت اجزای داخلی باید پیش از مونتاژ مجدد بررسی شود.

اگر قطعه یا Ferrule آسیب دیده باشد، ادامه استفاده باید بر اساس دستورالعمل سازنده بررسی شود.

کنترل نشتی

پس از نصب، سیستم باید مطابق روش تست تعریف‌شده پروژه از نظر نشتی کنترل شود.

نوع Test به سیال، فشار و الزامات سیستم بستگی دارد.

تمیزی اتصال

در سیستم‌های Instrumentation وجود ذرات یا آلودگی داخل Connection می‌تواند مشکل‌ساز باشد.

قبل از مونتاژ بهتر است داخل اتصال و تیوب تمیز باشند.

خوردگی

در محیط‌های خورنده، انتخاب Grade اهمیت زیادی دارد.

استنلس استیل به‌صورت مطلق در برابر تمام مواد شیمیایی مقاوم نیست.

شرایط فرآیند باید قبل از انتخاب Material بررسی شوند.

تفاوت با اتصالات دنده‌ای معمولی

اتصالات دنده‌ای معمولی برای Pipe Connection طراحی می‌شوند، در حالی که محصول حاضر در گروه اتصالات ابزار دقیق قرار دارد.

بنابراین سایزبندی و نوع Connection آنها می‌تواند متفاوت باشد.

این دو خانواده نباید صرفاً بر اساس اندازه ظاهری جایگزین یکدیگر شوند.

تفاوت با مهره ماسوره

مهره ماسوره یک خانواده اتصال متفاوت است.

مهره ماسوره دنده‌ای استیل برای اتصال خطوط رزوه‌ای تعریف شده است.

اتصال دو سر مهره حاضر در خانواده Instrument Fitting قرار دارد و باید بر اساس تیوبینگ و Connection ابزار دقیق انتخاب شود.

کنترل قبل از خرید

برای سفارش بهتر است این موارد مشخص شوند:

• قطر خارجی تیوب
• متریک یا اینچی بودن
• ضخامت تیوب
• Grade استیل
• فشار طراحی
• دمای طراحی
• نوع سیال
• نوع Connection دو سمت
• تعداد

اگر قطعه برای جایگزینی اتصال موجود است، ارسال تصویر واضح و اندازه‌های آن نیز مفید است.

قیمت اتصال دو سر مهره استیل

قیمت اتصال دو سر مهره استیل ابزار دقیق به مشخصات واقعی محصول بستگی دارد.

عوامل مؤثر شامل:

• سایز
• متریک یا اینچی بودن
• Grade
• Pressure Rating
• طراحی داخلی Connection
• برند یا سازنده
• تعداد سفارش

هستند.

برای استعلام دقیق باید مشخصات کامل اعلام شوند.

سوالات متداول

اتصال دو سر مهره استیل چیست؟

اتصالی از خانواده ابزار دقیق است که در دو سمت خود دارای Connection مهره‌ای است و برای اتصال بخش‌های تیوبینگ استفاده می‌شود.

چه تفاوتی با یک سر مهره دارد؟

مدل دو سر مهره در هر دو سمت Connection مهره‌ای دارد، در حالی که مدل یک سر مهره در سمت مقابل ساختار متفاوتی دارد.

آیا همان مهره ماسوره است؟

خیر. این محصول در دسته اتصالات ابزار دقیق قرار دارد و با مهره ماسوره عمومی لوله‌کشی متفاوت است.

چه سایزی دارد؟

محدوده سایزهای موجود باید هنگام سفارش تأیید شود.

304 است یا 316؟

Grade دقیق باید برای مدل سفارش داده‌شده بررسی شود.

فشار کاری آن چقدر است؟

Pressure Rating محصول باید بر اساس مدل، سایز، تیوب و شرایط پروژه تأیید شود.

Ferrule آن یک‌تکه است یا دوتکه؟

اطلاعات موجود برای SKU حاضر این موضوع را مشخص نمی‌کند و باید از مشخصات مدل واقعی بررسی شود.

خرید اتصال دو سر مهره استیل از آدلی استیل نیروانا

برای خرید اتصال دو سر مهره استیل ابزار دقیق، سایز تیوب، واحد متریک یا اینچی، Grade، فشار کاری و تعداد موردنیاز را اعلام کنید تا مدل مناسب بررسی شود.

برای مشاهده سایر محصولات این خانواده می‌توانید وارد دسته اتصالات ابزار دقیق استیل شوید.

همچنین اتصال یک سر مهره استیل و مغزی ابزار دقیق استیل از محصولات مرتبط این گروه هستند.
