سایت گلاس استیل

سایت گلاس استیل (Sight Glass) یک پنجره رویت شفاف نصب‌شده بر روی لوله یا مخزن است که امکان مشاهده مستقیم عبور سیال را فراهم می‌کند. این تجهیز دارای یک بخش شیشه‌ای مقاوم (معمولاً بوروسیلیکات یا سکوریت) درون یک بدنه استیل است. هنگامی که سیال از داخل لوله یا مخزن عبور می‌کند، اپراتور می‌تواند از خارج وضعیت جریان، رنگ و کیفیت سیال را ببیند. برای مثال اگر سیال کف‌آلود یا حباب‌دار باشد، نشان‌دهنده وجود مشکل (مانند هوادهی یا فقدان مایع کافی) در سیستم است. به عبارت دیگر، سایت گلاس نقش چشم بین عملکرد سیستم لوله‌کشی یا مخزن را دارد.

سایت گلاس‌ها معمولاً در محل‌هایی نصب می‌شوند که نیاز به کنترل بصری مداوم سیال باشد؛ مانند ورودی یا خروجی پمپ، مقابل فیلترها، یا روی مخازن ذخیره. نوع نصب می‌تواند به صورت خطی (بر روی لوله) یا مخزنی باشد. در مدل خطی، سیال به‌طور مستقیم از شیشه شفاف عبور می‌کند و اپراتور می‌تواند جریان را مستقیماً ببیند. در مدل مخزنی، یک پنجره بر روی بدنه مخزن قرار می‌گیرد تا سطح یا حرکت مایع داخل آن قابل مشاهده باشد.

از طریق سایت گلاس می‌توان تغییر رنگ سیال، میزان شفافیت یا وجود ذرات و حباب را بررسی کرد. به عنوان مثال، در سیستم‌های برودتی از سایت گلاس برای دیدن وضعیت مبرد استفاده می‌شود؛ تغییر رنگ ماده درون شیشه (به‌عنوان رطوبت‌نما) نیز معمول است. در کل، سایت گلاس ابزاری ساده و قابل‌اعتماد برای مشاهده جریان واقعی سیال بدون نیاز به جداکردن لوله یا مخزن است.

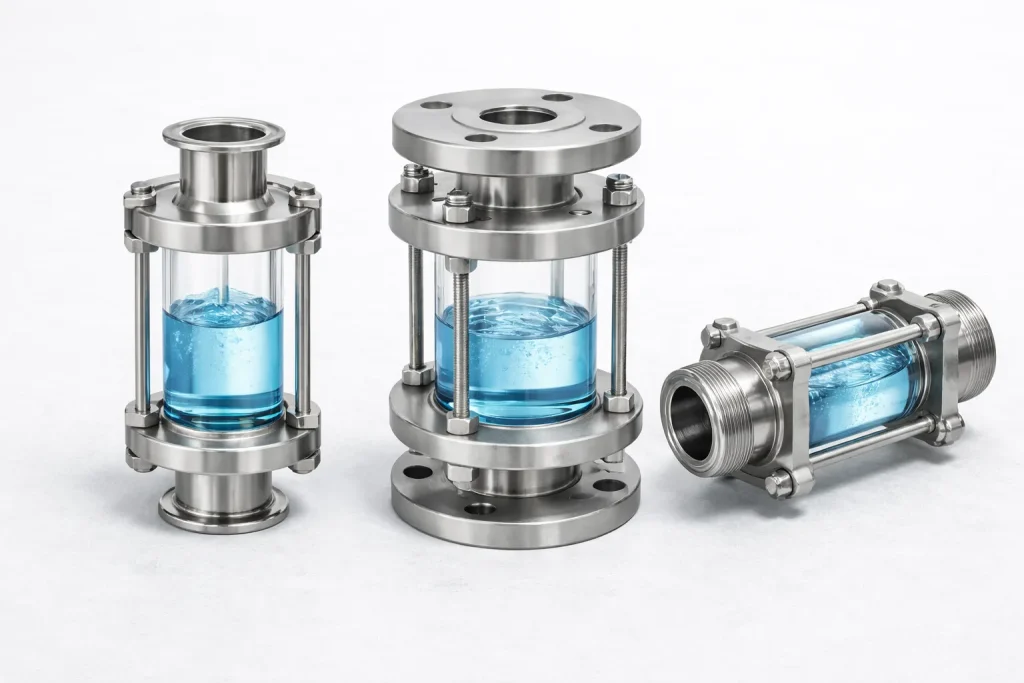

انواع سایت گلاس استیل

• سایت گلاس خطی (Inline):

این مدل روی لوله نصب می‌شود و سیال به‌طور مستقیم از شیشه داخل سایت گلاس عبور می‌کند. برای کاربردهای عمومی و فشار متوسط مناسب است.

• سایت گلاس فلنجی:

دارای اتصال فلنجی است و برای فشارهای بالاتر و نصب در خطوط اصلی به‌کار می‌رود. این مدل‌ها توانایی تحمل فشار و دماهای بالا را دارند.

• سایت گلاس کلمپی (بهداشتی):

مخصوص صنایع غذایی و دارویی است. از اتصالات کلمپی و بدنه استیل 316L استفاده می‌کند تا سطح تماس کاملاً پاکیزه و قابل شستشو باشد. غالباً بدنه و شیشه پولیش‌شده دارند.

• سایت گلاس مخزنی:

این نوع پنجره‌ای بر روی بدنه مخزن برای مشاهده داخل مخزن تعبیه می‌شود. برای کنترل سطح یا ترکیب مایع در مخازن بزرگ استفاده می‌گردد.

تفاوت سایت گلاس استیل 304 و 316

در محیط‌های خورنده یا بهداشتی، گرید 316L با حضور مولیبدن مقاومت بالاتری دارد و انتخاب بهتری است.

نوع شیشه و تحمل فشار

سایت گلاس‌ها معمولاً از شیشه بوروسیلیکات (مانند Pyrex) یا شیشه سکوریت (تمپر) ساخته می‌شوند. شیشه بوروسیلیکات مقاومت حرارتی و شوک حرارتی بسیار خوبی دارد، بدین‌معنا که تغییرات ناگهانی دما باعث ترک خوردن آن نمی‌شود. شیشه تمپر به‌صورت ویژه تقویت شده و مقاومت مکانیکی بالاتری دارد. ضخامت شیشه و روش نگه‌داری (مطلق یا تیغه‌دار) تاثیر مستقیمی بر تحمل فشار دارند. به‌طور کلی، شیشه‌های پهن و ضخیم می‌توانند فشار بالاتری را تحمل کنند، در حالی که شیشه‌های لوله‌ای برای فشار کمتر مناسب‌ترند. برای مثال شیشه‌ای با ضخامت مناسب می‌تواند چند ده بار فشار را بدون مشکل تحمل کند، اما همواره باید مشخصات فشار تولیدکننده را رعایت کرد.

کاربرد سایت گلاس استیل در صنایع

صنایع غذایی:

کنترل کیفیت جریان سیالات خوراکی، بررسی شفافیت و وجود ذرات خارجی در شیر، روغن و نوشیدنی‌ها.

صنایع دارویی:

مشاهده سیالات استریل و محلول‌ها در خطوط فرآیندی، اطمینان از رنگ و زلالی داروهای تولیدی.

صنایع شیمیایی:

نظارت بر واکنش‌های شیمیایی درون لوله یا مخزن؛ تشخیص حباب یا تغییر رنگ معرف واکنش نامطلوب.

تصفیه آب:

کنترل وضوح و آلودگی آب در مخازن و خطوط تصفیه. سایت گلاس می‌تواند نشان‌دهنده وجود رسوب یا مواد معلق باشد.

برودت و سرمایش:

مانیتورینگ مایع مبرد در سیستم‌های تهویه و چیلرها. با استفاده از سایت گلاس، اپراتور از وجود مبرد مایع مطمئن می‌شود و رطوبت (با تغییر رنگ ماده خاص) مشخص می‌شود.

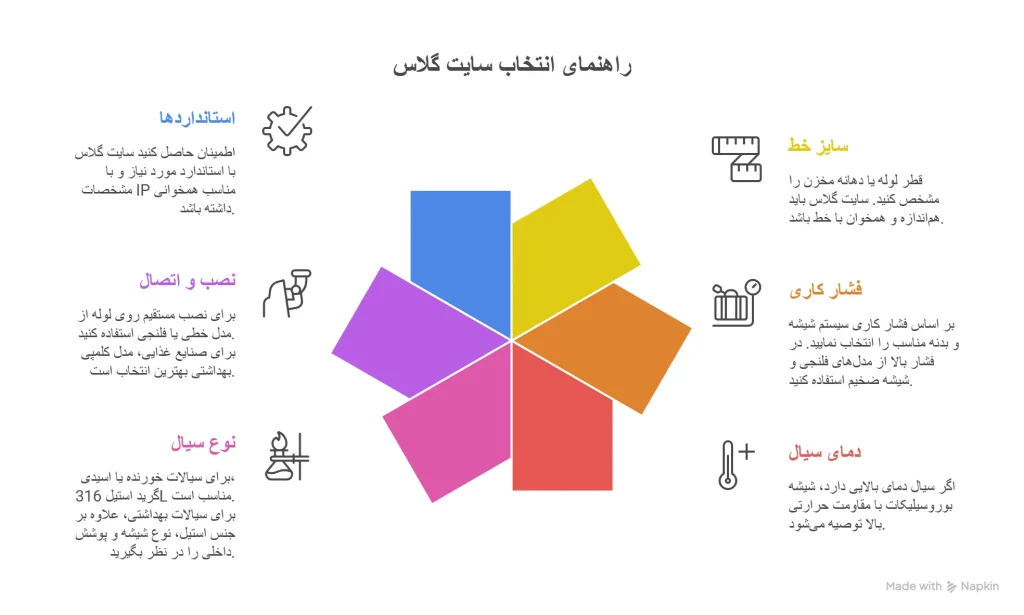

راهنمای انتخاب سایت گلاس مناسب

• سایز خط:

قطر لوله یا دهانه مخزن را مشخص کنید. سایت گلاس باید هم‌اندازه و همخوان با خط باشد.

• فشار کاری:

بر اساس فشار کاری سیستم (مثلاً 10، 16، 25 بار) شیشه و بدنه مناسب را انتخاب نمایید. در فشار بالا از مدل‌های فلنجی و شیشه ضخیم استفاده کنید.

• دمای سیال:

اگر سیال دمای بالایی دارد، شیشه بوروسیلیکات با مقاومت حرارتی بالا توصیه می‌شود.

• نوع سیال:

برای سیالات خورنده یا اسیدی، گرید استیل 316L مناسب است. برای سیالات بهداشتی، علاوه بر جنس استیل، نوع شیشه و پوشش داخلی را در نظر بگیرید.

• نصب و اتصال:

برای نصب مستقیم روی لوله از مدل خطی یا فلنجی استفاده کنید. برای صنایع غذایی، مدل کلمپی بهداشتی بهترین انتخاب است.

• استانداردها:

اطمینان حاصل کنید سایت گلاس با استاندارد مورد نیاز (مانند EN یا ANSI) و با مشخصات IP مناسب (در صورت وجود حسگر برقی) همخوانی داشته باشد.

قیمت سایت گلاس استیل

قیمت سایت گلاس استیل متأثر از فاکتورهای زیر است:

• سایز:

بزرگ‌تر بودن ابعاد، قیمت بالاتر.

• گرید بدنه:

استیل 316L گران‌تر از 304 است.

• نوع اتصال:

مدل‌های فلنجی و کلمپی عموماً گران‌تر از مدل‌های پیچی هستند.

• نوع شیشه:

شیشه‌های بوروسیلیکات یا تمپر با کیفیت بالا گران‌ترند؛ ضخامت شیشه نیز اثرگذار است.

• فشار کاری:

مدل‌های فشار بالا (شیشه ضخیم و بدنه تقویت‌شده) قیمت بیشتری دارند.

• برند:

برندهای معتبر دارای قیمت بالاتری هستند.

برای استعلام قیمت روز و دقیق ابعاد و نیاز خود را مشخص کرده و دکمه زیر را کلیک نمایید.

استعلام قیمت سایت گلاس استیل

سوالات متداول

•  سایت گلاس تا چه فشاری تحمل می‌کند؟
  این موضوع بستگی به طراحی دارد، اما سایت گلاس‌های فلت (سطحی) معمولاً فشار بیشتری تحمل می‌کنند. پیش از خرید باید فشارکاری اعلام‌شده توسط سازنده را بررسی کنید.

•  تفاوت شیشه بوروسیلیکات و سکوریت چیست؟
  شیشه بوروسیلیکات مقاومت حرارتی بسیار بالایی دارد و تغییرات دمایی ناگهانی باعث ترک خوردن آن نمی‌شود. شیشه سکوریت (تمپر) مقاومت مکانیکی بالاتری دارد. انتخاب بین آنها بر اساس شرایط دما و فشار و نوع سیال تعیین می‌شود.

•  آیا سایت گلاس برای سیالات اسیدی مناسب است؟
  در صورت استفاده از بدنه 316L و شیشه مرغوب، می‌توان از سایت گلاس در محیط اسیدی استفاده کرد. مقاومت شیمیایی 316L تضمین می‌کند دچار خوردگی نشود.

•  آیا امکان تعویض شیشه سایت گلاس وجود دارد؟
  معمولاً بله. در بیشتر مدل‌ها شیشه درون رینگ قابل تعویض است، اما باید با مشخصات فشار و ابعاد دقیق سفارش داده شود.

•  آیا سایت گلاس مناسب خطوط بخار است؟
  شیشه‌های سایت گلاس در دمای بخار یا فشار بالا باید از جنس بوروسیلیکات با ضخامت مناسب
